旋流管系列产品配置引射系统

旋流管系列产品连接引射系统

1、风机引射：采用定制的24V直流无刷高转速小功率（200W以下）风机，利用设备自身的启动电瓶作为风机的电源，使用寿命5000小时以上或2年质保。

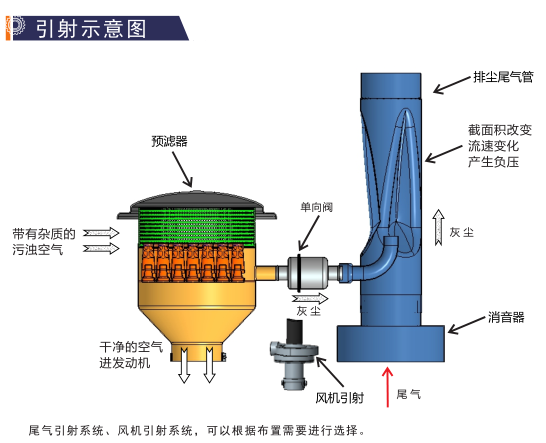

2、废气引射：废气引射利用排气引射管截面的大小变化导致排气流速的变化，产生负压，负压将预滤旋流管分离出的灰尘经排气系统排出，废气引射需要2kPa左右的背压。废气引射系统由引射管、单向阀和连接接头组成，建议引射管布置长度不要超过1米。

3、发动机风扇进行引射。

单向阀

1、水平安装；

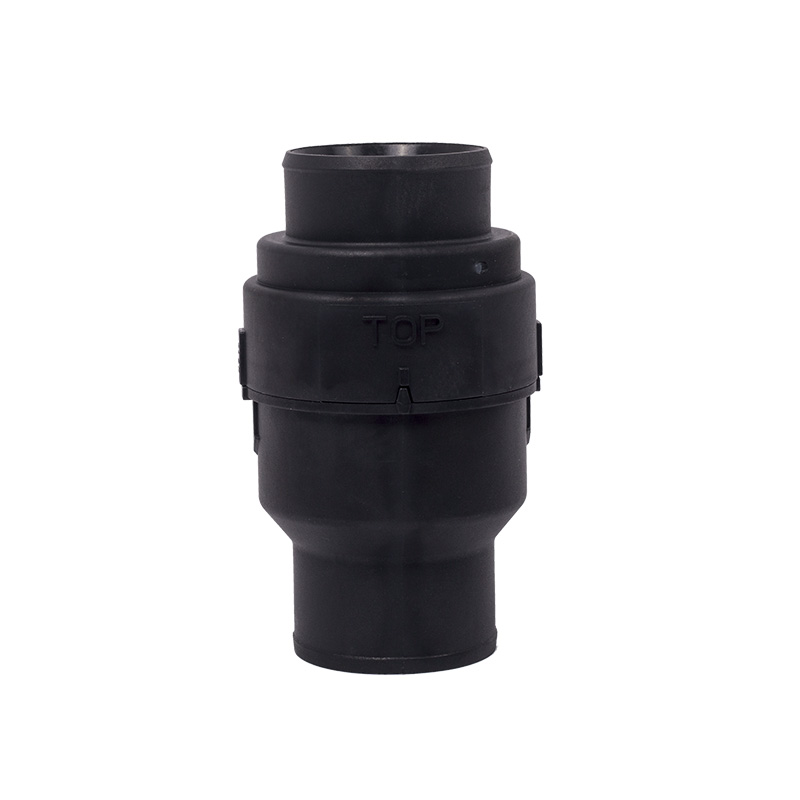

2、单向阀上标有“TOP”标识的需要朝上，进气口连接空滤前段旋流管排尘口，出气口标有气流方向的箭头，此端需安装在连接尾气管的一边；

3、安装位置尽量远离尾气管，耐温200度。

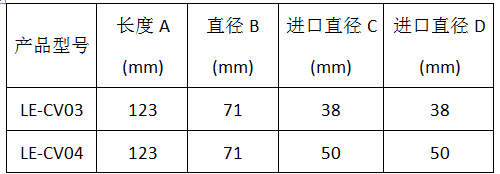

参数表

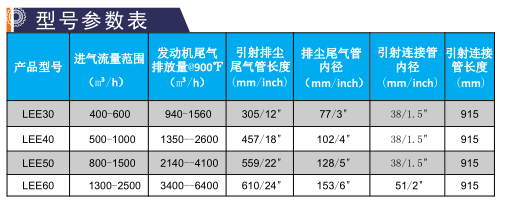

引射管参数表
